Bedrading, stekkers en stekkerdozen ISO Aansluiting Autoradio
12 Volt gelijkstroom

Voor camper, caravan en aanhanger

Het mistachterlicht is sinds 1 januari 2005 verplicht op bijna alle aanhangwagens (uitgezonderd aanhangwagens MT > 750 kg die vòòr 1 januari 1998 op de weg gekomen zijn). Vroeger werd de bewuste pool wel gebruikt om de aanhanger permanent van stroom te voorzien (‘constante-stroomdraad’).

13-polig :
Voor uitbreiding van de aansluitpunten kan een 13-polig systeem worden aangebracht.
Het Volta-systeem dat onder verschillende namen op de markt wordt gebracht, zoals Hella en Jaeger, wordt door een aantal automerken toegepast. Aansluiting op het bestaande 7-polige systeem van de caravan is alleen mogelijk met een nogal dure adapter (verloopkabel).

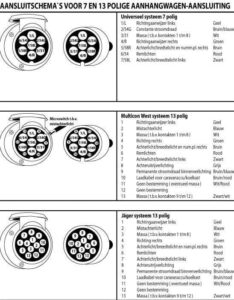

13-polige Stekkerdoos (vooraanzicht) in schema
stekkerdood-13-polig
Poolnr Din-nr aangesloten verbruiker draaddiameter
1 L Richtingaanwijzer links 1,5
2 Mistachterlicht 1,5
3 31 massa van pool 1-8 2,5
4 R richtingaanwijzer rechts 1,5
5 58R achterlicht rechts 1,5
6 54 stoplichten links en rechts 1,5
7 58L achterlicht links 1,5
8 achteruitrijlamp 1,5
9* 54G Constante stroomdraad 2,5
10 Const.stroom geschakeld via contact 2,5
11 Massa voor pool 10 2,5
12 tbv herkenning aanhangwagen 1,5
13 31 massa voor pool 9 2,5
* Pin 9 is de “constante stroom”-draad. Volgens ISO 11446 is hij bedoeld voor òf accu laden òf verlichting.
Als pin 10 aangesloten is, dan accu laden via pin 9, anders verlichting via pin 9. Hiervoor moet een relais aanwezig zijn in de aanhanger & caravan.
De gedachte hierachter is: als de koelkast via pin 10 werkelijk aangesloten is, dan wordt verondersteld dat de combinatie rijdt. Dan is de verlichting niet nodig in een caravan en kan pin 9 gebruikt worden voor accu laden; als de koelkast niet aangesloten is via pin 10, dan wordt de caravan geacht losgekoppeld stil te staan en pin 9 is beschikbaar voor verlichting (constante stroom).
Er blijken nog al wat verschillen in gebruik van de pinnen en de draadkleuren.
7-Polig :

Algemeen gebruikelijk is de bekende 7-polige contactdoos aan de trekhaak en de overeenkomstig 7-polige stekker aan de caravan. Deze elektrische verbinding is ontwikkeld in de tijd dat met zeven aansluitingen kon worden volstaan. Laten we eens alle aansluitingen van een 7-polig systeem op een rijtje zetten:

massa (ook aarde of min-aansluiting genoemd);
richtingaanwijzer links;
richtingaanwijzer rechts;
breedtelichten voor;
achterlichten;
remlichten;
mistachterlicht

Uit oogpunt van veiligheid zijn in de meeste gevallen het linker- en rechterachterlicht van auto en aanhanger & caravan onafhankelijk van elkaar aangesloten. Is er kortsluiting in het ene circuit, dan blijft het achterlicht van het andere circuit gewoon branden. Door het scheiden van de lichtpunten neemt het aantal draden in de stekker toe van vijf naar zeven. De beveiliging tegen kortsluiting gebeurt in de meeste gevallen door de autozekeringen. Slechts enkele merken brengen 12V- zekeringen aan in de aanhanger & caravan. Dit zijn dus de aansluitingen van de gestandaardiseerde 7-polige verbinding, zoals ze nog steeds zijn te vinden op de zgn. stekker-sticker.
Bij oude systemen bestaat geen norm voor de draadkleur. U doet er verstandig aan zelf de draadkleur te noteren. Dit helpt bij het opsporen van storingen.

7-polige Stekkerdoos (vooraanzicht) in schema
stekkerdoos7
Poolnr DIN-nr Aangesloten verbruiker
1 L Richtingaanwijzer links
2 54G Mistachterlicht
3 31 Massa
4 R Richtinaanwijzer rechts
5 58R Achterlichtrechts + voorlicht + kentekenverlichting
6 54 Stoplichten links en rechts
7 58L achtelicht links + voorlicht
Mocht u maar één achterlichtdraad hebben, dan deze aansluiten op 58L of nr. 7.
Aansluitingen 7-polige stekkerdoos aan de trekhaak. Klik voor stekker(doos)plaatje

Mistachterlicht
De belangrijkste reden dat het 7-polige systeem niet meer voldoet, is dat er geen goede manier is om het mistachterlicht aan te sluiten. Een mistachterlicht mag alleen branden als het zicht daartoe aanleiding geeft. Daarom moet de bestuurder zelf actie ondernemen door een schakelaar om te zetten. De beste oplossing is die waarbij het mistachterlicht van de aanhanger & caravan gaat branden, in plaats van het mistachterlicht van de auto. Brandt dit namelijk ook, dan is dat enorm storend door de reflectie op de voorzijde van de caravan. Dit kan het beste worden gerealiseerd door de draad naar het mistachterlicht via een relais te laten lopen.

Twee 7-polige aansluitingen (12 S en 12 N)
Een andere oplossing voor het aansluiten van het aanhanger & caravanmistachterlicht (al jaren toegepast door Engelse caravanners) is het aanbrengen van een extra stekkerdoos en stekker. Deze stekkerdoos (12 S) lijkt sprekend op de veel toegepaste stekkerdoos van het type 12 N. De S staat voor supplementair of aanvulling. De N staat voor normaal. Verwisseling van de stekkers is niet mogelijk, omdat de stand van de pennen verschilt. Het voordeel van deze extra stekker(doos) is dat u naast het mistachterlicht nog diverse andere zaken kunt aansluiten, zoals een achteruitrijlamp.
stekkerdoos12ns
Poolnr 12N 12S
1 richtingaanwijzer links achteruitrijlicht
2 mistachterlicht acculader
3 massa Massa voor 2 en 4
4 richtingaanwijzer rechts verlichting, waterpomp (constante stroom)
5 achterlicht rechts + voorlicht + kentekenplaatverlichting niet in gebruik
6 stoplichten links en rechts koelkast
7 achterlicht links + voorlicht massa voor 6
De Kentekenplaat verlichting gaat over de Kontakten 58R en 58L
Autoradio ISO aansluiting

Aansluitklemmen -ISO-Standaard (boven)

1 = Line-Out achter links,
2 = Line-Out achter rechts,
3 = NF Massa,
4 = Line-Out voor links,
5 = Line-Out voor rechts,
6 = Schakel spanning (Remote),
7 – 12 = type afhankeleijk (Display ).
13 – 20 = type afhankelijk (CD-wisselaar).

Aansluitklemmen -ISO-Standaard-ISO-Standard (midden)

1 = Luidspreker rechts achter (+),
2 = Luidspreker rechts achter (-),
3 = Luidspreker rechts voor (+),
4 = Luidspreker rechts voor (-),
5 = Luidspreker links voor (+),
6 = Lautsprecher links vorne (-),
7 = Luidspreker links voor(+),
8 = Luidspreker links voor(-).

Aansluitklemmen -ISO-Standaard-ISO-Standard (onder)

1 = Snelheids meter geluid navigarie (fabriek)
2 = Telefoon Mute
3 =Telefoon Mute
4 = Plus 12 volt (30)
5 =spanning voor Antenne of versterker
6 = Dashboard verlichting (58)
7 = geschakelde plus 12 voltof stuurslot (15)
8 = Massa ()
